Tryska pro laserové řezání

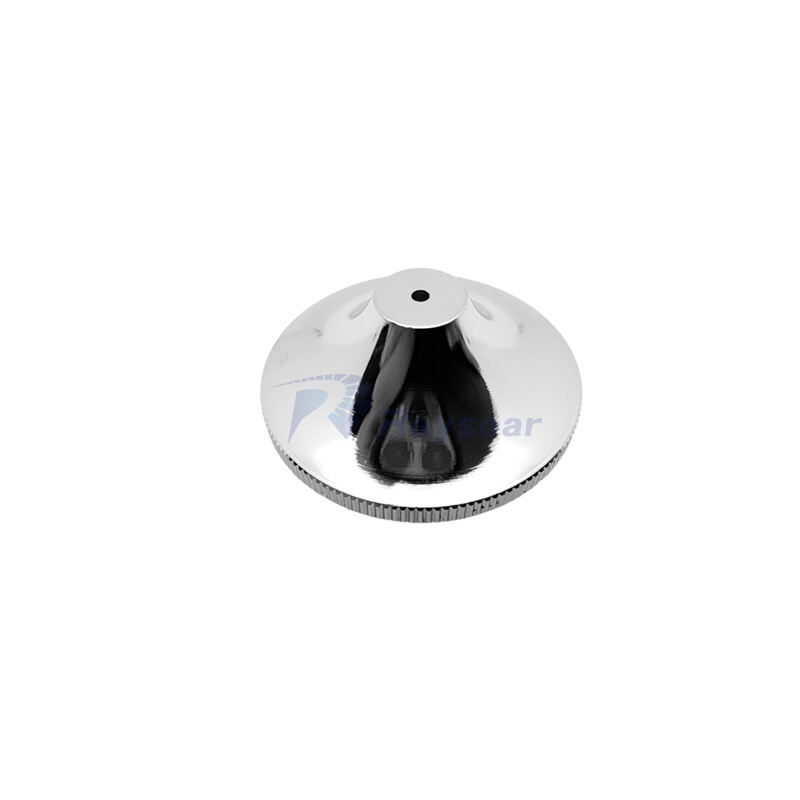

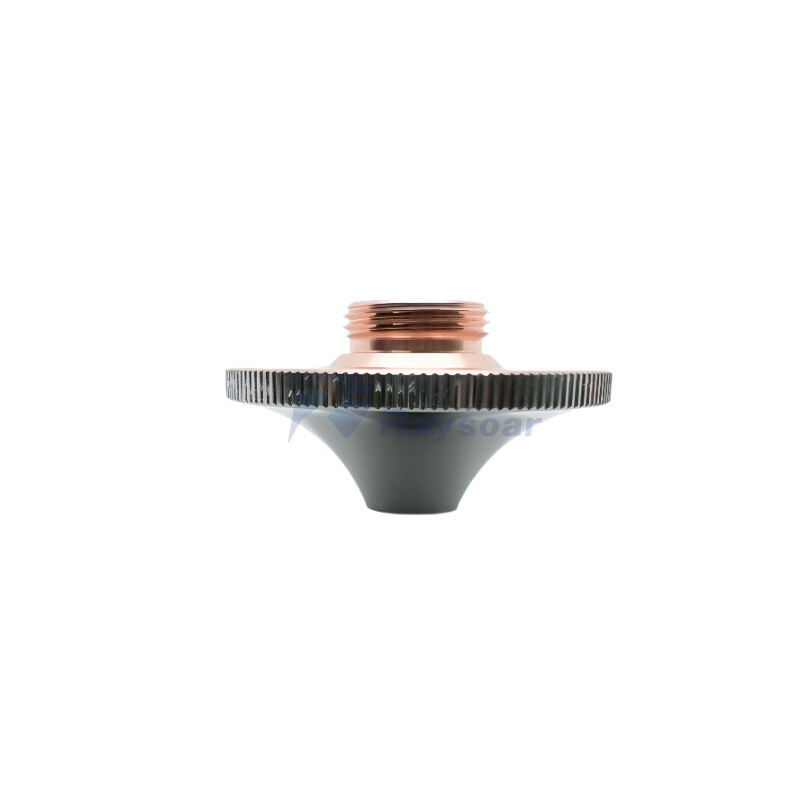

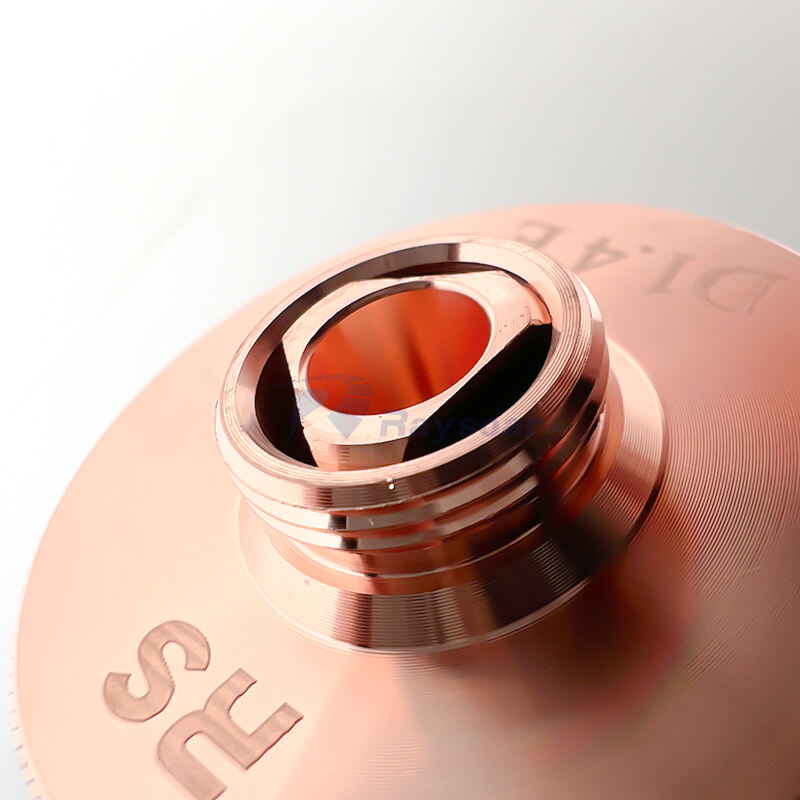

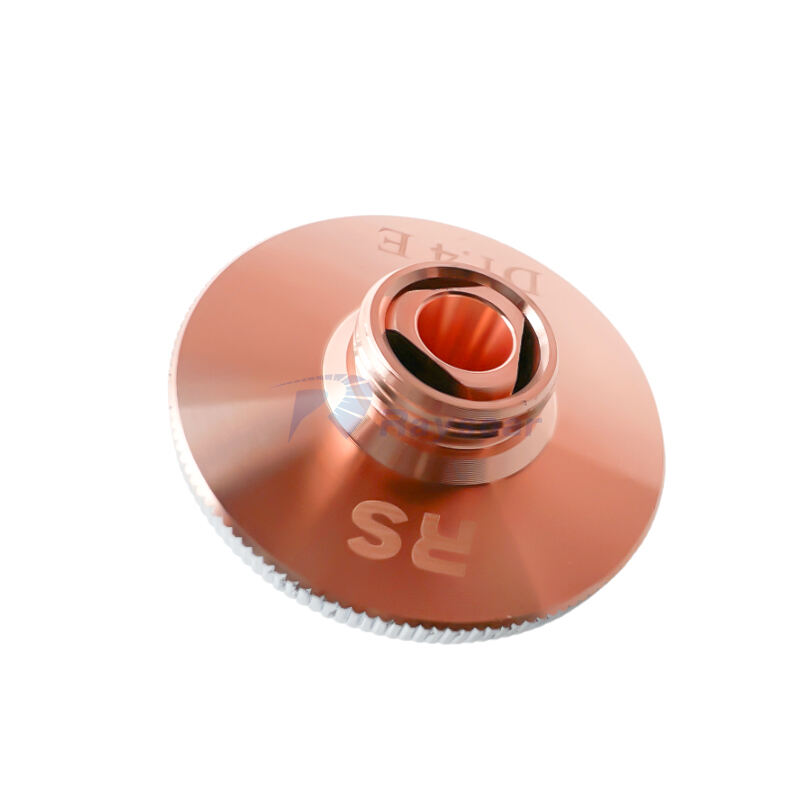

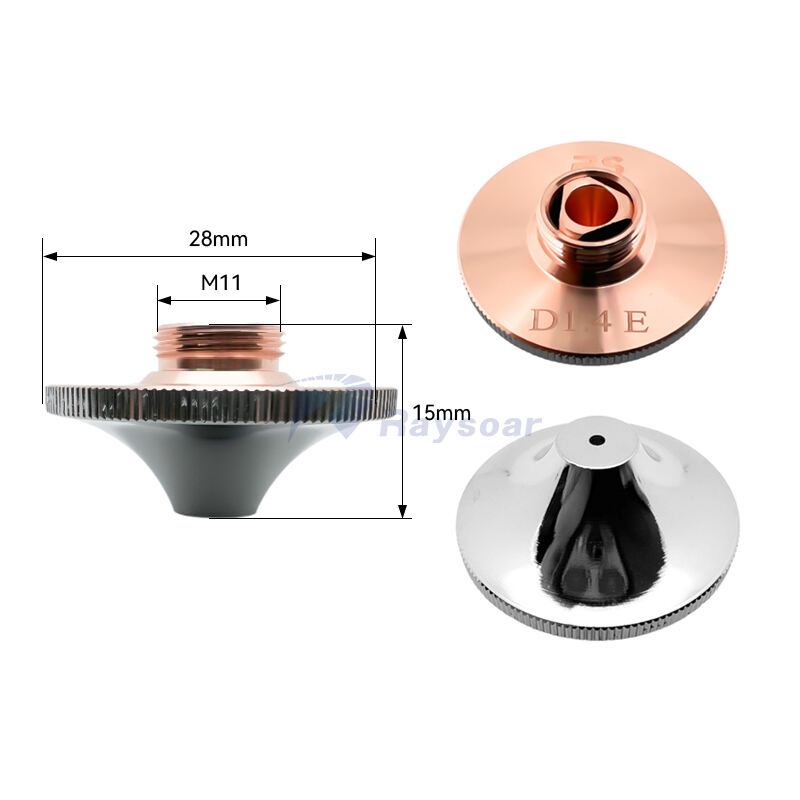

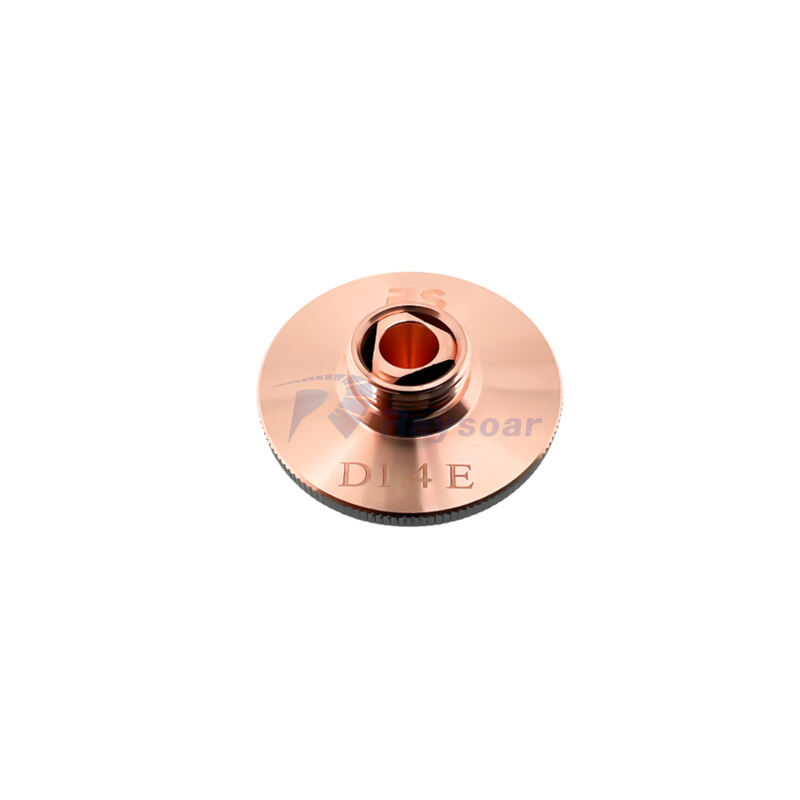

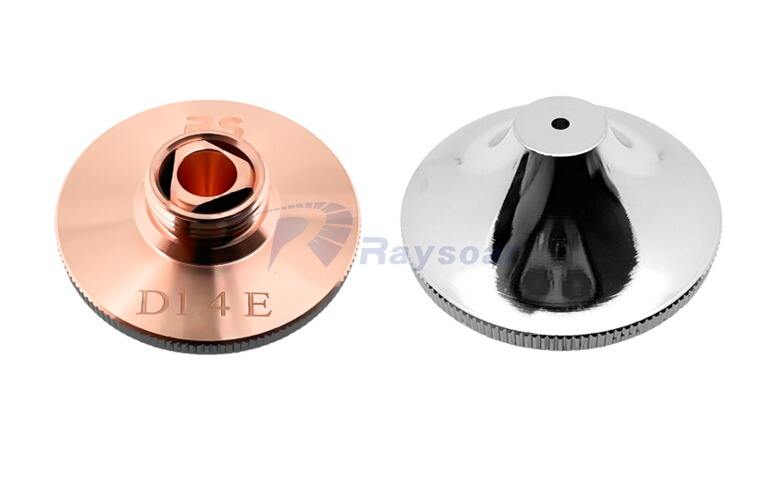

Trysek laseru Raysoar D28 H15 M11mm dvouvrstvý HHB vysokorychlostní rychlořezný trysek pro laserovou řezací hlavu BOCI Han's Precitec

Trysek laseru Raysoar D28 H15 M11mm dvouvrstvý HHB vysokorychlostní rychlořezný trysek pro laserovou řezací hlavu BOCI Han's Precitec

P/N	LHAN02
Dostupný průměr	1.0-4.5
Jednovrstvý/dvouvrstvý	Dvojitá vrstva
Chromovaný	Chromovaný
Materiál	Červená měď
Použitelná značka OEM	Han's

Přehled produktu

Raysoar P/N	Popis	OEM Ref.No.	Tloušťka řezání
LHAN02-5910E	Tryska – 1,0E mm dvojitá CP HHB		1~6 mm
LHAN02-59125E	Tryska – 1,25E mm dvojitá CP HHB		1~6 mm
LHAN02-5912E	Trysek – 1,2E mm dvojitý CP HHB		1~6 mm
LHAN02-5913E	Trysek – 1,3 mm dvojitý CP HHB		1~6 mm
LHAN02-5914E	Trysek – 1,4E mm dvojitý CP HHB	05.05520.00501/03.00.25871	6~10mm
LHAN02-5915E	Trysek – 1,5E mm dvojitý CP HHB		6~10mm
LHAN02-5916E	Trysek – 1,6E mm dvojitý CP HHB	05.05520.00401	10~16 mm
LHAN02-5917E	Trysek – 1,7E mm dvojitý CP HHB		10~16 mm
LHAN02-5918E	Trysek – 1,8E mm dvojitý CP HHB	05.05520.00501/03.00.25871	16~20 mm
LHAN02-5920E	Trysek – 2,0E mm dvojitý CP HHB		16~20 mm
Všechna jména původních výrobců, výkresy, barvy, ochranné známky a čísla dílů jsou používány výhradně pro identifikační účely a v žádném případě neznamenáme, že by naše produkty byly originální náhradní díly, s výjimkou těch dílů, které jsme zvlášť označili jako originální.

P/N: LHAN02-59XXE

HHB - Trysek řady

Řezání s vysokým výkonem, vysokou rychlostí a jasným povrchem, umožňuje plný výkon a ultra jasný řez oceli s kyslíkem. Série HHB je vhodná pro 6-8 kW vláknové laserové řezání.

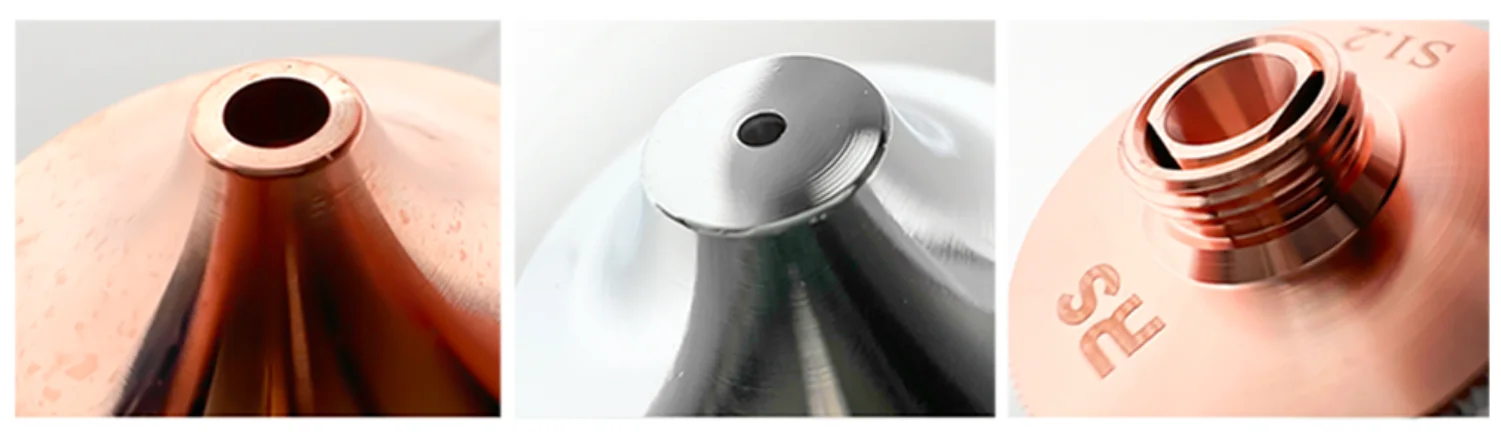

Vlastnosti produktu

● Přísný výběr vysoce kvalitního měděného materiálu, dobré odvádění tepla

●Dobrá tepelná stabilita a odolnost proti tavenině ● Vysoká přesnost opracování ● Rychlá rychlost řezání ● Dlouhá životnost

Profesionální výrobní zařízení

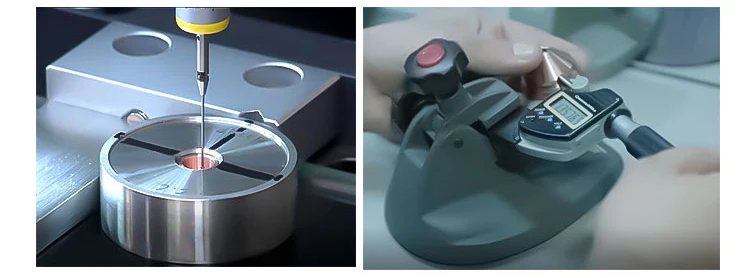

Záruka kvality díky profesionálním kontrolním přístrojům

Kontinuální technologické inovace zvyšují produktivitu

Trysky řady HD – o 100 % delší životnost

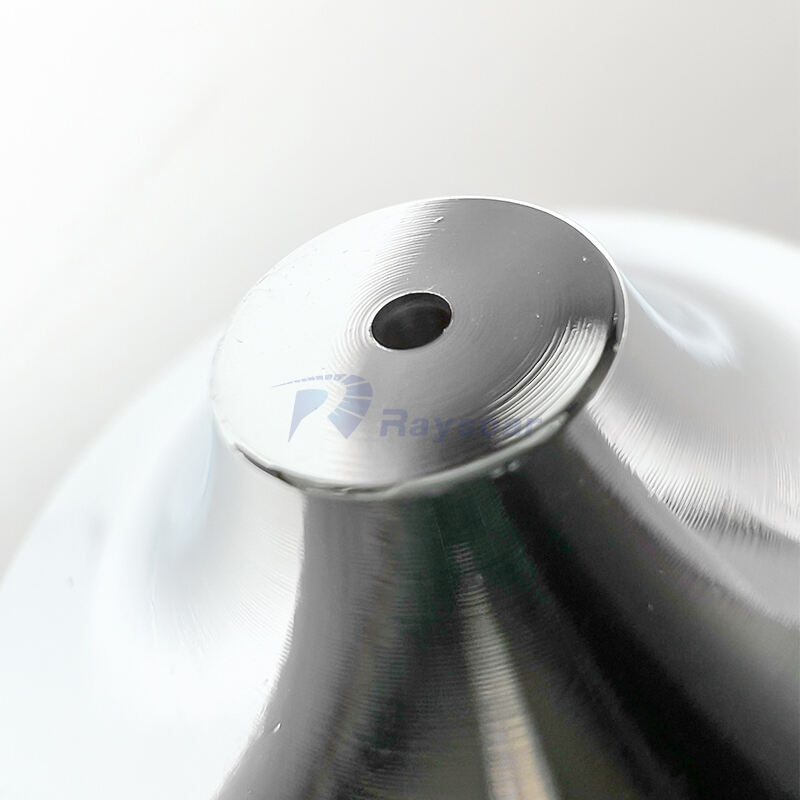

Základní materiál: Měděná slitina Soustřednost: 0,03~0,05 mm

Mechanické vlastnosti	Slitiny mědi	T2 měď	Měď T3
Pevnost v tahu	350 - 380 MPa	195 - 220 MPa	200 - 240 MPa
Mezní pevnost	330 - 370 MPa	60 - 80 MPa	65 - 85 MPa
Vickersova tvrdost	100 - 110 HV	40 - 50 HV	45 - 55 HV

Položka	HD řada	Běžné výrobky T2/T3
Materiál	Substrát slitiny mědi, tvrdost zvýšena o 100 %, odolný proti opotřebení a nesnadno deformovatelný	Měď T2/T3 je měkká, hrot trysky se snadno opotřebuje
Povrchová úprava	Tvrdá chromová vrstva, výrazně zvyšuje tvrdost povrchu a odolnost proti opotřebení	Poskytuje pouze mírnou ochranu povrchu
Soustřednost	Vysoká souosost, zajišťuje kvalitu řezání	Nízká souosost, špatný výkon řezání
Servisní služby	Profesionální průvodce, zajišťuje uživatelskou zkušenost	Kvalita pospojovacího servisu se liší

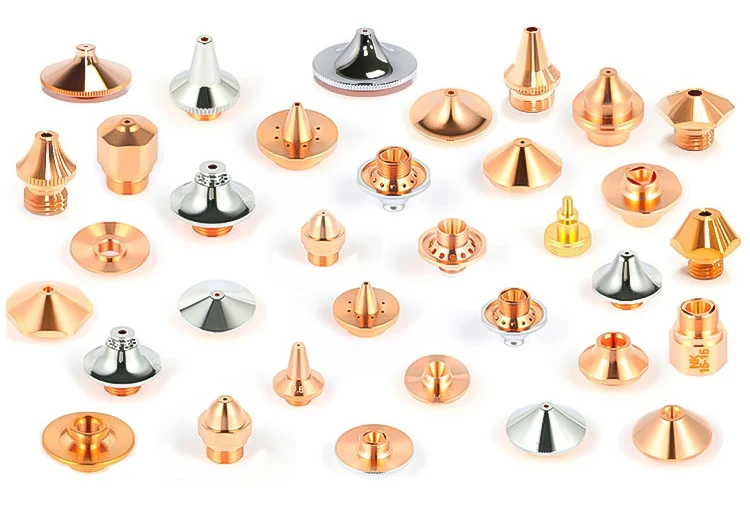

Rodina trysiek Raysoar

Více než 2800 typových čísel trysek pokrývá aplikace většiny domácích i zahraničních laserových řezacích strojů.

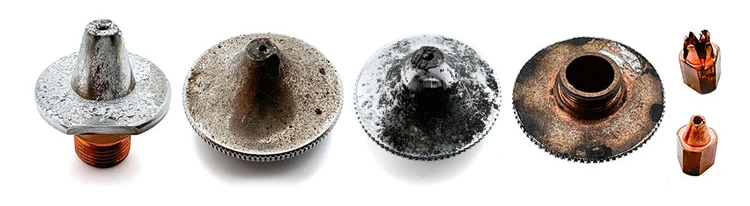

Kdy je třeba vyměnit trysku?

●Škváry vznikající při řezání ucpaly trysku. ●Zahřívání způsobilo deformaci trysky. ●Silná kolize poškodila povrch hrotu. ●Zahřívání způsobilo odlomení jádra trysky.

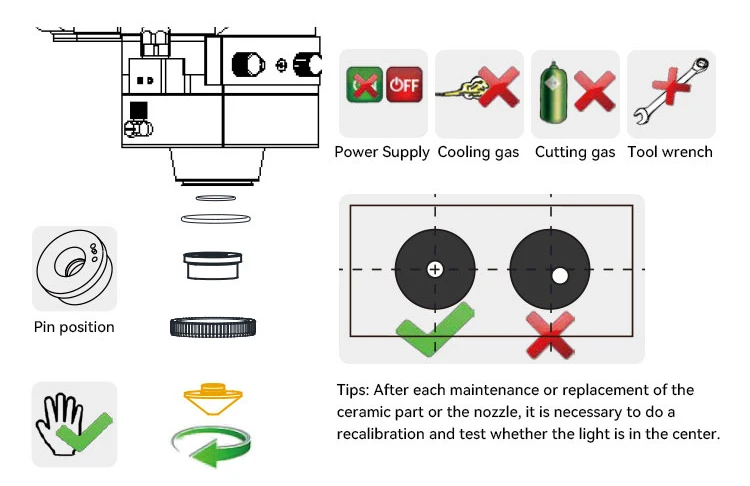

Instalace a údržba

Náhrada trysky

1. Vyšroubujte trysku; 2. Nahraďte novou tryskou a znovu ji dotáhněte vhodnou silou. 3. Po každé výměně keramického držáku nebo trysky je nutné provést znovu kalibraci.

Naše společnost

Společnost Shanghai Raysoar Electromechanical Equipment Co., Ltd., založená v roce 2010, je profesionální podnik poskytující komplexní sortiment výrobků a služeb pro údržbu, opravy a provoz (MRO) moderních průmyslových laserových zařízení.
