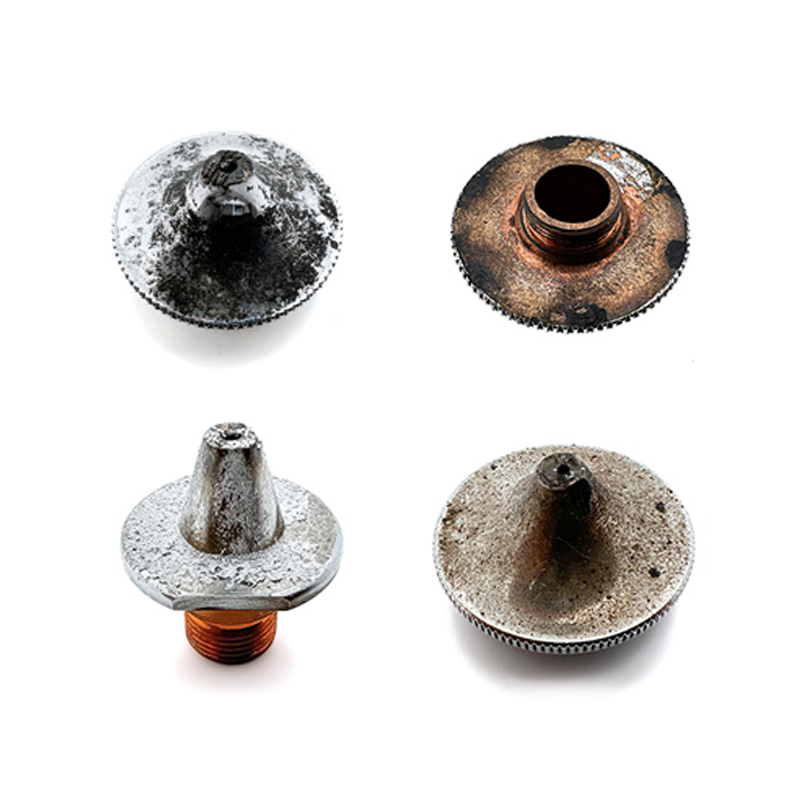

Paano maiiwasan ang pagkabara ng nozzle?

Pagpapakahulugan Muli sa Nozzle—Ang "Tagapagbantay" ng Tumpak na Daloy ng Gas

Upang epektibong maiwasan ang mga bara, kailangang unawain muna nang malalim ang halaga ng nozzle. Ito ay higit pa sa simpleng metal na bloke na may butas. Ito ang sentro ng gas dynamics sa loob ng sistema ng pagputol ng laser. Ang tiyak nitong panloob na heometriya (halimbawa, isang convergent-divergent na disenyo katulad ng Laval nozzle) ay direktang nagdedetermina sa kahusayan ng pagbabago ng tulung-tulong gas mula sa "magulo" patungo sa "maayos" na daloy, at mula sa "mabagal" patungo sa "mabilis" na bilis.



Ito nakapokus, matatag, mataas na bilis na "pana ng gas" na hugis ng nozzle ay nagtataglay ng tatlong mahahalagang tungkulin:



Mahusay na Pag-alis ng Slag at Paggawa ng Cut Face : Sa harap ng pagputol, ang malaking enerhiya ay agad na tinutunaw at pinapasingaw pa ang metal. Ang pangunahing tungkulin ng gas mula sa nozzle ay i-blow ang natunaw na metal gamit ang sapat na momentum at anggulo upang lubos at malinis na maalis ang materyal mula sa kerf. Ang katatagan ng daloy ng gas ay direktang nagdedetermina sa kabukolan ng ibabaw ng pagputol, dami ng dross, at pagkakapantay ng kerf. Kapag nahawaan o nabara ang daloy, hindi maiiwasan ang matigas na dross sa ilalim ng kerf at biglang pagbaba ng kalidad ng ibabaw ng pagputol.





: Ang "Tagapagbantay" ng Optikal na Sistema : Ang proseso ng pagputol ay naglalabas ng malalaking halaga ng metal na usok at maliit na sipa na kumakalat pataas tulad ng smog. Ang konikal na barrier ng gas mula sa nozzle ay epektibong naghihiwalay sa mga contaminant na ito sa mahal na focus lens. Kung ang nozzle ay masama o nasira, at nabigo ang gas barrier, ang usok at sipa ay diretso magdadala ng kontaminasyon o masisira pa ang lens, na magdudulot ng tumaas na gastos sa pagmamaintenance at mahabang oras ng di-paggamit.





Ang "Controller" ng Cut Morphology at Precision : Ang diameter at hugis ng nozzle ay direktang nakakaapekto sa lapad ng kerf at katumbas na sukat nito. Ang isang bilog at perpektong naka-center na nozzle ang nagbubunga ng simetrikong daloy ng gas, na nagreresulta sa tuwid at patayong mga kerf. Ang deformed o nasirang nozzle ay nagdudulot ng hindi simetrikong daloy, na nagbubunga ng tapered kerf, pagkasunog sa ilalim, o magaspang at bilugan na mga sulok, na malubhang nakakaapekto sa akurasya ng machining.



Kaya, ang pag-iwas sa pagbara ng nozzle ay kahalintulad ng pagtatanggol sa katatagan, ekonomiya, at kalidad ng output ng buong proseso ng laser cutting.



Mga Iba't Ibang Mekanismo at Pagsusuri sa Ugat ng Sanhi ng Pagbara ng Nozzle

Ang pagbara ay resulta ng pinagsamang epekto ng iba't ibang pisikal at kemikal na proseso. Tanging sa pamamagitan lamang ng pagdidiskarte sa "pathology" sa likod ng bawat "sintomas" tulad ng isang doktor, mas mapapagana natin ang pinakaepektibong "gamot."



1. Thermal-Physical Clogging: "Condensation at Deposition" ng Metal Vapor



Micro-Mechanism : Sa ilalim ng ultra-mataas na laser power, ang materyal ay hindi lamang natutunaw kundi bahagyang nagkakabuhangin din, na bumubuo ng metal na singaw na may mataas na temperatura. Kapag ang singaw na ito ay nakakasalalay sa mas malamig na panloob na pader ng nozzle (lalo na kapag ginagamit ang nitrogen na may temperatura ng silid o malamig) o itinatapon sa mas malamig na mukha ng nozzle, ito agad-agad naglalabas ng init, at nagco-condense upang maging mga solidong partikulo na may sukat na nano o mikron. Ang mga partikulong ito ay gumaganap bilang "mga paunang lugar ng nukleasyon," na patuloy na humuhuli sa susunod pang metal na singaw at mga patak tulad ng isang snowball, na kalaunan ay bumubuo ng matitigas na mga nodul ng slag sa loob o sa mukha ng nozzle.





Karaniwang Mga Senaryo at Ugat ng Sanhi:

• Mga Materyales: Lalong kilalang nangyayari sa pagputol ng stainless steel, mga haluang metal ng aluminum, at iba pang materyales na mataas ang haluang metal o mataas ang kakayahang sumalamin gamit ang nitrogen.
• Mga Parameter ng Proseso: Napakalaki ng distansya ng nozzle stand-off, na nagdudulot ng pagsibol ng gas at nabawasan ang pagpigil sa ugat; hindi sapat na presyon ng gas ang hindi agad-agad inaalis ang ugat; labis na oras ng pagtusok ay lumilikha ng masyadong dami ng natunaw na materyal.
• Kalagayan ng Hardware: Ang nozzle mismo ay may mahinang paglamig o thermal conductivity.



2.Mekanikal na Pagkabara: "Pagdikit at Pag-aaggregates" ng Natunaw na Sapinit



Micro-Mechanism : Ito ang pinakakaraniwan at nakikita nang uri ng pagkabara. Ang mga mikroskopikong patak ng natunaw na metal na nabuo habang naghihiwa ay hinahampas nang may mataas na enerhiyang kinetiko patungo sa gilid ng labasan ng nozzle. Sa una, maaaring ilang maliliit na dikit lamang ito. Gayunpaman, ang mga dikit na ito ay sumisira sa perpektong laminar flow sa labasan, na nagdudulot ng turbulensya at mga singaw. Ang turbulensya ay lalo pang binabawasan ang kahusayan ng pag-alis ng slag, na nagiging sanhi upang mas maraming sapinit ang 'mahuli' at dumikit sa mga unang punto, na bumubuo ng isang masamang siklo na yumayabong tulad ng isang stalactite hanggang sa bahagyang o ganap na masara ang labasan.





Karaniwang Mga Senaryo at Ugat ng Sanhi:

• Kondisyon ng Sheet: Ang kalawang sa ibabaw, scale, langis, pintura, o mga layer ng galvanized ay nagbabago sa surface tension ng natunaw na metal, na nagdudulot ng higit at mas madikit na spatter.
• Mga Parameter ng Pagputol: Ang masyadong mabagal na bilis ng pagputol ay nagdudulot ng labis na enerhiya (overburning), habang ang masyadong mabilis ay nagdudulot ng hindi sapat na enerhiya (hindi kumpletong pagputol); hindi tumpak na posisyon ng focus; hindi tugma ang pressure ng gas sa bilis.
• Proseso ng Pagbubutas: Ang magaspang na "blast piercing" ay nagdudulot ng malalaking pagsabog ng natunaw na materyal, na lubhang madaling magdulot ng kontaminasyon sa nozzle.



3. Pisikal na Deformasyon na Nagdudulot ng Pagkabara: Ang "Internal Injury at Sequelae" ng Mekanikal na Imapakto



Mikro-Mekanismo: Dahil sa mga pagkakamali sa posisyon ng makina, mga baluktot na plato, pagkakabara ng fixture, o pagkakamali ng operator sa manu-manong pag-aayos ng taas, ang dulo ng nozzle ay nakikipag-ugnayan nang pisikal sa plato, basura, o fixture. Ang impact na ito ay maaaring hindi agad-agad sirain ang nozzle ngunit kadalasan ay nagdudulot ng mga maliit na dent, burr, o ovalization sa tumpak na gilid ng outlet nito. Ang isang deformed na orifice ay hindi na maaaring bumuo ng perpektong laminar flow. Hindi lamang ito agad na bumababa sa kalidad ng pagputol kundi ang irregular nitong gilid ay naging "perpektong hook" para mahuli ang tinunaw na slag, na lubhang pabilis sa susunod na proseso ng mekanikal na clogging.





Karaniwang Mga Senaryo at Ugat ng Sanhi:

• Kataketeknikal na Katumpakan: Nawalan ng dinamikong katumpakan ang makina, mabagal na tugon o maling kalibrasyon ng sistema ng Z-axis capacitive height control.
• Proseso at Operasyon: Hindi pinagana o hindi tama ang pag-setup ng function na nozzle collision detection; aksidenteng pagbangga habang nasa manu-manong operasyon; hindi tamang pagpaplano ng landas kapag pinuputol ang mga plato na may komplikadong istrukturang network.



4. Contaminant Clogging: Ang "Internal Erosion" mula sa Polusyon sa Gas Source



Micro-Mechanism : Ito ay isang mas mainggit na uri ng pag-ikot na kumikilos mula sa loob hanggang sa labas. Kung ang gas na tumutulong (lalo na ang on-site na nabuo na compressed air) ay naglalaman ng langis, kahalumigmigan, o mga solidong partikulo , ang mga kontaminadong ito ay nagdudulot ng pinsala sa dalawang paraan:





• Direkta na Pag-aakyat: Ang langis at kahalumigmigan ay sumasama sa alikabok upang bumuo ng nakatalitab na dumi na direktang nagpapababa ng diameter ng bore sa pinakamahihirap na bahagi ng nozzle (ang lalamunan).
• Hindi-Tipikal na Katalisis: Ang mga patak ng langis at mga solidong partikulo ay nagbibigay ng mahusay na "mga lugar ng nucleation" para sa pag-uutos ng metal na alis. Katulad ng alikabok sa langit na nagpapahintulot sa kahalumigmigan na mag-umpisa sa mga patak ng ulan, malaki ang kanilang pinabilis sa proseso ng pag-umpisa ng init.





Karaniwang Mga Senaryo at Ugat ng Sanhi:



• Kalidad ng Pinagmumulan ng Gas: Ang sistema ng compressed air na may mga pangunahing filter lamang, na walang refrigerant dryer + desiccant dryer para sa malalim na dehydration, o mga presisyong filter (coalescing filters, particulate filters) ay huli na sa pagpapalit.
• Pag-iipon ng mga tubo: Ang mga kontaminado mula sa mga natitiklop na panloob na ibabaw ng lumang mga tubo ng iron gas ay dadalhin sa nozzle ng daloy ng gas.





Sistematikong Mga Estratehiya sa Depensa



Ang pagharap sa kumplikadong problema ng pagkabara ay nangangailangan ng higit pa sa isang solusyon. Kailangan natin ang isang sistematikong proyekto na may mga nakabalangkas at magkakasaligang depensa.



1. Unang Antas ng Depensa: Kontrol sa Pinagmulan—Lumilikha ng Malinis na Kapaligiran para sa Input



Ang "Gold Standard" para sa Kalidad ng Gas:



• Para sa nitrogen cutting, tiyaking hindi bababa sa 99.995% ang kalinisan ng gas. Ang anumang dumi ay potensyal na pinagmulan ng pagkabara.
• Para sa compressed air, mahalaga ang kompletong sistema ng paglilinis: Air Receiver → Refrigerant Dryer (nagtatanggal ng tubig na likido) → Desiccant Dryer (nagtatanggal ng singaw, nakakamit ang kinakailangang dew point) → Three-Stage Precision Filters (nagtatanggal ng langis, mikrobyo, partikulo). Mahalaga ang regular na pagpapalabas ng tubig, pagsusuri sa pressure differentials, at pagpapalit ng mga filter element.





Sheet "Incoming Inspection and Cleaning" : Magtalaga ng pamantayan sa pagsusuri ng materyal. Ang mga sheet na may malubhang kalawang, langis, o dumi ay dapat basagin, ibabad, o linisin bago gupitin. Ang maliit na pamumuhunan na ito ay nagdudulot ng malaking kabayaran sa haba ng buhay ng nozzle at kalidad ng pagputol.



2、Ikalawang Antas ng Depensa: Pag-optimize ng Proseso — Pagbawas sa Pagkabuo ng Mga Sanhi ng Pagkabara Habang Isinasagawa ang Proseso



Matalinong Pamamaraan sa Pagtutuwid : Iwanan ang pinong pamamaraan na "iisa lamang ang pagsabog" sa pagtutuwid. Gamitin ang paulit-ulit na pagtutuwid (pagtaas ng lakas/tunog) o paghuhuli ng presyon pagkatapos ng pagsabog upang payagan ang kontroladong paglabas ng natunaw na materyal imbes na mapangahas na pagsabog. Maraming modernong sistema ang nag-aalok ng mga mode na "pierce-lift-cut" upang epektibong maihiwalay ang kontaminasyon dulot ng pagtutuwid.



"Precision Tuning" ng mga Parameter sa Pagputol : Magtrabaho kasama ang iyong mga inhinyero sa proseso o tagapagtustos ng kagamitan upang masumpungan ang pinakamainam na balanse ng laser power, bilis ng pagputol, presyon ng tulungang gas, at posisyon ng focus para sa bawat kombinasyon ng materyal at kapal sa pamamagitan ng eksperimento. Ang paggamit ng mataas na dalas na pulse cutting ay maaaring bawasan ang sukat ng melt pool, na epektibong nakokontrol ang spatter.



Dynamic Gas Control l: Gamitin nang husto ang mga kakayahan ng CNC system para sa real-time na kontrol ng presyon: mababang presyon habang binubutas, karaniwang presyon habang nagpuputol nang normal, at awtomatikong nababawasan ang presyon kapag nagpuputol sa mga sulok o maliit na bilog upang maiwasan ang lokal na overburning.



3、Ikatlong Antas ng Depensa: Upgrade ng Hardware & Precision Maintenance — Pagtatayo ng Pisikal na Batayan para sa Katatagan



• Isang Siyentipikong Pilosopiya para sa Pagpili ng Nozzle :



Diametro at Uri : Unawain ang kompromiso: "mas malaking diameter ay nag-aalok ng mas magandang resistensya sa pagkabara ngunit mas mahinang kalidad ng pagputol, habang ang mas maliit na diameter ay nagbibigay ng mas mataas na presisyon ngunit mas madaling mapunuan." Pumili batay sa iyong pangunahing layunin (efisiyensiya/kalidad). Halimbawa, para sa mataas na kalidad na pagputol, isaalang-alang ang Raysoar LHAN02 serye ng double-layer na nozzle, na ang disenyo nito na may dalawang chamber ay lumilikha ng mas mahusay na gas shield; para sa iba't ibang aplikasyon, ang LPTN37/31 o LCKN01/02/03 serye ay nag-aalok ng mahusay na kakayahang umangkop na may single/double layer na opsyon.



Ang Pangunahing Halaga ng Materyales at Kalakipan : Ang Red Copper ang pinipiling materyal para sa mga high-end na nozzle dahil sa kahanga-hangang thermal conductivity nito at katamtamang resistensya sa mataas na temperatura, na nagbibigay-daan dito upang mabilis na i-disipate ang init at bawasan ang panganib ng thermal-physical clogging. Chrome Plating (tulad ng makikita sa LHAN02 ang produkto ay isang makabagong proseso: ito ay malaki ang nagpapataas sa katigasan at kakinisan ng ibabaw ng nozzle, epektibong lumalaban sa pinsala mula sa panlabas na impact, at lumilikha ng isang "non-stick coating" na nagpapahirap sa slag at spatter na dumikit, na pisikal na pinipigilan ang pagkabulo ng nozzle.



• Walang Kompromiso sa Pamantayan sa Pag-install at Paghahatid sa Sentro:



Siguraduhing maayos na naka-install ang nozzle at protektibong lens, mahigpit ang mga thread, at buo ang mga seal. Ang anumang pagtagas ng gas ay magdudulot ng hindi kanais-nais na turbulensya.

Gawing "mandatory course" ang pang-araw-araw na awtomatikong pagtutumbok (calibration) ng nozzle tuwing i-on ang makina. Gamitin ang capacitive o tactile height sensor ng makina upang masiguro na eksaktong dadaan ang laser beam sa gitna ng butas ng nozzle. Ang isang simpleng 0.1mm na paglihis ay sapat nang magpababa sa kalidad ng iyong pagputol mula mahusay patungo sa katamtaman at magpaparami sa panganib ng pagkakabulo.





• Programa ng Preventibong Inspeksyon at Palitan:



Ang Nozzle Checker ang iyong pinakamatalim na sandata. Maglaan ng 30 segundo araw-araw upang suriin ang mga nozzle na gagamitin, tinitiyak na bilog at hindi nasira ang outlet hole. Agad na itapon ang anumang hindi kwalipikado—huwag magpakita ng awa.

Itakda ang regular na ikot ng pagpapalit para sa mga protektibong lens, seal, at iba pa batay sa runtime o workload, upang maiwasan ang paghina ng kanilang pagganap na maaaring di sinasadyang makasama sa nozzle.



4、Ikaapat na Antas ng Depensa: Pagsubaybay sa Kondisyon at Proaktibong Pagsasaayos — Patungo sa Smart Manufacturing



Real-Time Data Monitoring : Masusing subaybayan ang kurba ng gas pressure at capacitive height signal na ipinapakita sa CNC system. Ang biglang pagbabago ng presyon o hindi pangkaraniwang pagtaas ng capacitive signal ay madalas na maagang babala ng paparating o bahagyang clog.



Aplikasyon ng Machine Vision : Isama ang maliliit na industrial camera upang awtomatikong kuhanan ng larawan ang mukha ng nozzle habang nagkakabit, gamit ang mga algorithm upang marunong na matukoy ang anumang slag adhesion, na nagbibigay-daan sa pagsusuri nang walang tao.



Gumawa ng Maintenance Big Data Archive : I-record ang detalyadong datos para sa bawat pagkabara, bawat pagpapalit (oras, materyal, kapal, parameter, modelo ng nozzle, pagsusuri sa sanhi). Ang pangmatagalang pag-iral ng datos ay makatutulong upang matukoy ang mga pattern, lokal ang mga ugat na sanhi, at mapabuti nang patuloy.







Mula sa Emergency Response hanggang Proaktibong Pag-iwas: Paggawa ng Iyong Anti-Clogging Action Plan

Unang Yugto: Mga Gawain sa Agad na Aksyon (Isagawa sa loob ng 24-48 oras)

• I-lunsad ang "Kampanya sa Kalinisan ng Gas Source" : Agad na suriin ang pressure differential indicators sa lahat ng gas filter. Palitan nang walang kondisyon ang anumang filter element na umabot na sa limitasyon ng serbisyo.
• Gawin ang "Komprehensibong Kalibrasyon" : Isagawa ang masusing kalibrasyon sa katumpakan ng makina, kasama na ang awtomatikong pagce-center ng nozzle.
• Ilanlan ang "Tool Screening" Movement : Gamitin ang nozzle checker para isagawa ang census sa lahat ng nozzle na ginagamit at nasa imbentaryo, at magtatag ng mga lugar para sa "Qualified" at "Scrap".



Pangalawang Yugto: Mga Bagay sa System Optimization (Kumpletuhin sa loob ng 1-3 buwan)

• Magsimula ng isang Proyekto sa "Audit ng Aklatan ng Proseso" : I-mobilize ang mga teknikal na mapagkukunan upang masusing suriin ang mga parameter sa pagputol at pagtusok para sa makapal na plato at mataas na mga materyales na nagre-reflect (aluminum, tanso), na alisin ang mga hindi makatwirang setting.
• Bumuo ng "Standard Operating Procedures (SOPs)" : I-dokumento at i-visualize ang mga hakbang para sa pag-install, pag-alis, pagpe-center, at pang-araw-araw na pagsusuri ng nozzle. Sanayin at suriin ang lahat ng kaukulang operator.



Ikatlong Yugto: Mga Bagay na Pamumuhunan na Nakatuon sa Hinaharap (Isama sa Taunang Pagpaplano)



• Suriin ang mga Upgrade sa Automasyon : Pag-aralan ang Return on Investment (ROI) para sa Automatic Nozzle Changers (ANC) at awtomatikong mga device sa paglilinis, lalo na para sa mga workshop na walang tauhan.
• Mag-invest sa Mataas na Kakayahang Umiiral na Consumables : I-upgrade mula sa karaniwang nozzle patungo sa mga de-kalidad na produkto mula sa isang espesyalisadong supplier tulad ng Raysoar . Ang mga nozzle na ito ay gawa sa premium na pulang tanso, may precision machining, at may propesyonal na chrome plating. Ang komprehensibong linya ng produkto ng Raysoar (hal., LHAN02 para sa Han's Laser, LPTN37/31 para sa Precitec 3D, LXLN05\/06 para sa Quick Laser/Ospri3D) ay nagagarantiya ng perpektong kakayahang magkapalitan sa mga pangunahing kagamitan. Maaaring tila mas mataas ang gastos bawat yunit, ngunit ang resultang mas mahabang buhay, mas kaunting pagkabara, at mas matatag na kalidad ay makakabawas nang malaki sa iyong Gastos Bawat Bahagi (CPP).
• Alamin ang Digitalisasyon at mga Landas ng IoT : Talakayin sa iyong tagapagtustos ng kagamitan o mga provider ng solusyon kung paano idagdag ang mga module ng pagkuha ng datos sa iyong mga makina, bilang unang hakbang patungo sa predictive maintenance.





Pagbabago ng Katatagan sa Pundamental na Kompetensya

Sa mapanupil na kompetisyon sa modernong pagmamanupaktura, ang huling laban ay madalas nakadepende sa kahusayan, gastos, at katatagan ng kalidad. Ang operasyonal na estado ng nozzle ng laser cutting—ang maliit na bahaging ito—ay isang mikrokosmo ng kabigatan ng iyong production system.



Sa paglipat mula sa pasibong "palitan-kapag-nasira" na pamamaraan patungo sa isang sistematikong, mapanguna na estratehiya sa pamamahala na nakabatay sa malalim na pag-unawa sa mga likas na mekanismo, ang mga bunga na iyong matatamo ay lalampas sa mga ipinagkakatipid mo sa ilang mga nozzle. Makakakuha ka ng:



• Mas kaunting hindi inaasahang pagkabigo ng kagamitan, na nangangahulugang mas mataas na Kabuuang Epekto ng Kagamitan (OEE).



• Mas matatag na kalidad ng pagputol, na nangangahulugang mas mababang antas ng pagsasaayos at basura, at mas matibay na tiwala mula sa kliyente.



• Mas mahaba ang buhay ng mga palit-palit na bahagi at mas maasahan ang mga ikot ng pagpapanatili, na nangangahulugang mas mababang gastos sa operasyon at mas tumpak na pagpaplano ng produksyon.





Ang pilosopiya na ito ay nagbabago sa pagpapanatili mula sa isang rutinaryong gawain tungo sa isang estratehikong pangako sa kahusayan sa pagmamanupaktura. Ang pagkamit ng pare-pareho at maaasahang produksyon sa ganitong paraan ay nagtatayo ng likas at napapanatiling kalamangan sa mapanlabang kapaligiran ngayon.



Nagpapalawak kami ng taos-pusong imbitasyon sa inyo upang [mag-ugnayan sa aming mga eksperto para sa libreng Nozzle Health Diagnostic] . Magkasama, masusuri natin kung paano ang mga de-kalidad na solusyon ng nozzle ng Raysoar ay maaaring mahalagang bahagi ng iyong estratehiya para sa mas mataas na katatagan at mas mababang kabuuang gastos.
