레이저 절단용 집광 렌즈 유지 관리 방법은?
Time : 2025-07-21
초점 렌즈는 레이저 빔을 고에너지 밀도의 점으로 모아 정밀한 소재 절단을 실현하는 레이저 절단 시스템의 핵심 구성 요소입니다. 그 성능은 절단 정확도, 가장자리 품질 및 장비 수명에 직접적인 영향을 미칩니다. 부적절한 유지보수는 렌즈 오염, 흠집 또는 코팅 손상으로 이어질 수 있으며, 이는 레이저 에너지 활용률 저하, 절단 결함 증가, 심지어 비용이 많이 드는 교체가 필요하게 될 수도 있습니다. 아래에서는 제품 특성과 최신 FDA 가이드라인을 종합하여 초점 렌즈의 유지보수 방법을 자세히 설명하며, 작업 안전성과 최적의 성능을 보장하는 방법을 안내합니다.
1. 일일 점검: 첫 번째 방어선
일일 점검은 미세한 문제를 조기에 발견하여 추가 손상을 방지할 수 있기 때문에 렌즈 유지보수의 기초입니다.
1.1 외관 검사

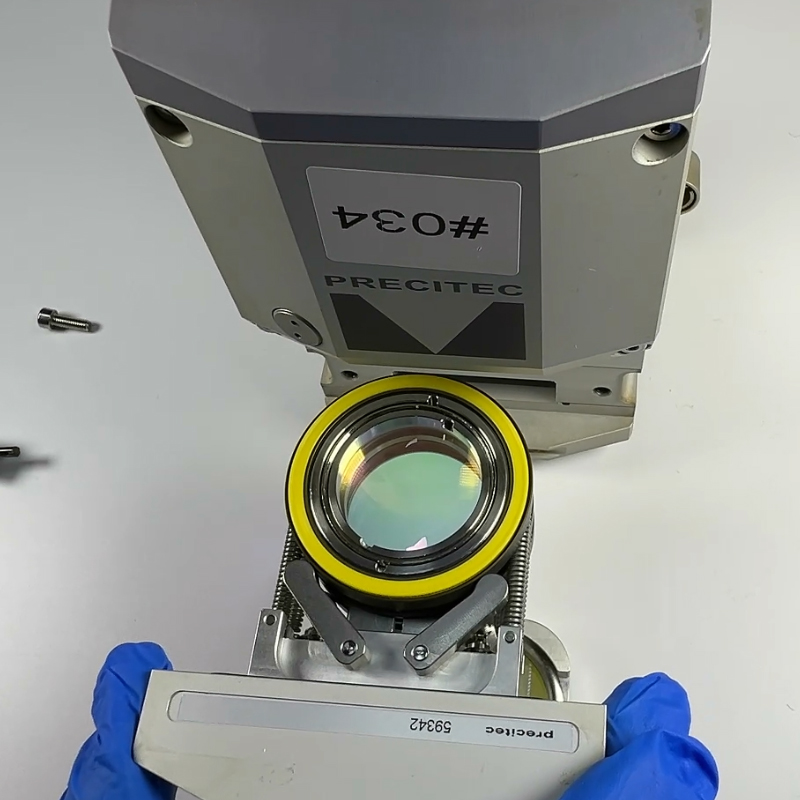

매일 레이저 절단기를 작동하기 전에 전원을 끄고 렌즈 하우징을 제거하십시오(제품 설명서에 나와 있는 특정 단계를 따르십시오. 모델에 따라 절차가 다를 수 있습니다). 후레시램프로 렌즈 표면에 45° 각도로 조명을 비추고 다음 사항을 점검하십시오.
- 오염 : 먼지, 기름때 또는 금속 튀어오름이 일반적인 오염물입니다. 절단 과정에서 발생한 미세한 금속 입자도 렌즈 표면에 달라붙을 수 있으며, 장기간 축적되면 레이저 에너지를 흡수하여 국부적인 과열과 렌즈 손상(ablation)을 유발할 수 있습니다.
- 스크래치 또는 균열 : 작은 스크래치라도 레이저 빔을 산란시켜 절단 정밀도를 저하시킬 수 있습니다. 균열은 미세하더라도 레이저 에너지의 충격으로 인해 급격히 확장되어 렌즈를 사용 불가 상태로 만들 수 있습니다.
- 코팅 손상 : 제품 사양에 명시된 반사 방지 코팅이 있는 렌즈와 같이 많은 집광 렌즈에는 빛 반사를 줄이기 위해 얇은 코팅이 입혀져 있습니다. 코팅이 벗겨지거나 변색되거나 뿌옇게 변한 흔적이 있는지 확인하세요. 이는 코팅 성능이 저하되었음을 나타냅니다.
1.2 기능 점검
외관 점검 후, 폐자재(예: 평소 자르는 동일한 금속 또는 플라스틱 조각)에 대해 짧은 절단 테스트를 수행하십시오. 다음 사항을 관찰하십시오.
- 절단 : 가장자리가 거칠거나, 돌출된 잔여물(burr)이 있거나 균일하지 않은 경우 렌즈에 문제가 있을 수 있습니다. 상태가 좋은 렌즈는 매끄럽고 균일한 가장자리를 만들어냅니다.
- 절단 속도 : 깨끗한 절단을 위해 갑작스럽게 속도를 낮출 필요가 있다면 렌즈에 오염물이 있거나 마모되어 제대로 초점을 맞추지 못하고 있을 수 있음을 나타냅니다.
2. 청소: 손상 방지를 위한 정확한 작업
렌즈 청소는 매우 중요하지만, 부적절한 방법으로 청소하면 오히려 손상이 발생할 수 있습니다. 제품의 민감성(예: 코팅층이 손상되기 쉬움)과 의료기기 제조와 같은 산업에서 장비 위생 관리를 위한 FDA 가이드라인을 고려하여 다음 절차를 따르십시오.
2.1 준비
- 공구 : 마모가 없는 렌즈 전용 클리닝 티슈(고정밀 렌즈에 권장되는 비마모성 제품이 좋음), 의료용 등급 이소프로필 알코올(잔여물 방지를 위해 99% 순도), 고무 전구형 피펫(날린 먼지 제거용)을 사용하십시오. 면봉이나 휴지 사용은 피하십시오. 이들 제품은 섬유 잔여물이나 표면 긁힘을 유발할 수 있습니다.
- 환경 : 먼지가 없는 환경에서 청소하십시오(예: HEPA 필터가 있는 작업대 사용 권장). FDA 규정에서는 핵심 제조 환경에서 입자 오염을 줄이는 것이 중요하다고 명시하고 있으므로, 청소 중 먼지 최소화는 필수적입니다.
2.2 단계별 청소 방법
- 날린 먼지 제거 : 고무 전구형 피펫으로 렌즈 표면의 먼지를 부드럽게 날려 제거하십시오. 절대 마른 먼지를 닦아내지 마십시오. 마모성 입자가 렌즈를 긁을 수 있습니다.
- 클리닝 용액 도포 : 렌즈 티슈에 이소프로필 알코올 몇 방울을 묻혀 사용하십시오(완전히 젖지 않도록 주의). 특수 코팅 처리된 렌즈(예: 제품 라인에 있는 반사 방지 층)의 경우, 용매와의 호환성을 확인하십시오(제품 설명서 참조).
- 원형으로 문지르며 청소 : 렌즈의 중심에서부터 바깥쪽으로 부드럽고 일정한 원형 동작으로 닦으십시오. 왕복 닦기는 이물질이 끼일 수 있고 긁힘이 발생할 수 있으므로 피하십시오.
- 자연 건조 : 렌즈를 완전히 말린 후 다시 설치하십시오. 필터 처리되고 렌즈 청소용으로 승인된 경우가 아니라면 압축 공기(기름이나 습기가 포함될 수 있음)를 사용하지 마십시오.
3. 보관: 사용하지 않을 때 렌즈 보호하기
교체나 정비를 위해 렌즈를 분리할 때, 올바른 보관 방법으로 손상을 방지할 수 있습니다:
- 전용 케이스 사용 : 렌즈는 일반적으로 부드럽고 정전기를 방지하는 폼으로 덮여 있는 원래의 보호 케이스에 보관하십시오. 이는 긁힘과 먼지 정전기 흡착을 방지하는 데 도움이 됩니다.
- 환경 조절 : 보관 공간은 건조하게 유지하십시오 (상대 습도 <60%), 상온 상태를 유지하십시오. 극한의 온도나 습도는 렌즈의 휨이나 코팅 성능 저하를 초래할 수 있으며, 이는 제품 내구성 사양에 명시되어 있습니다.
- 겹겹이 쌓지 마세요 : 렌즈를 쌓아두거나 무거운 물건을 올려놓지 마십시오. 이로 인해 균열이나 모서리 파손이 발생할 수 있습니다.
4. 취급 및 설치: 작동 중 손상 방지
정상적으로 관리되는 렌즈라 하더라도 취급 또는 설치 과정에서 손상될 수 있습니다:
- 깨끗한 장갑 착용 : 손가락의 기름기는 렌즈 표면으로 옮겨져 먼지를 유발하고 레이저 에너지를 흡수할 수 있습니다. 의료기기 제조에 대한 FDA 가이드라인에서는 오염 방지를 위한 엄격한 손 위생을 요구하며, 이 경우에도 해당됩니다.
- 정확한 정렬 : 재설치 시 렌즈가 하우징에 제대로 장착되었는지 확인하십시오. 정렬 오류는 레이저 포커스의 불균형을 초래하여 렌즈의 특정 부위에 에너지가 집중되고 마모가 가속화될 수 있습니다. 제품의 정렬 마커 또는 교정 절차를 따르십시오.
- 과도한 조임 방지 : 렌즈 하우징을 과도하게 조이면 렌즈가 휘거나 모서리가 손상될 수 있습니다. 매뉴얼에 명시된 경우 권장 토크 설정을 사용하십시오.
5. FDA 가이드라인 준수
FDA의 규제를 받는 산업(예: 레이저 절단이 정밀 부품 제작에 사용되는 의료기기 제조)에 종사하는 사용자의 경우 렌즈 유지보수는 품질 관리의 일부입니다:
- 유지보수 기록 문서화 : 점검 날짜, 청소 단계 및 발견된 문제 사항을 기록합니다. FDA 감사에서는 제품 일관성을 보장하기 위해 장비 유지보수 이력의 추적 가능성을 요구합니다.
- 승인된 자재 사용 : 이소프로필 알코올과 같은 청소용 용제가 제조 환경에서 사용하기 위해 FDA 승인을 받았는지 확인하여 제품 오염 가능성이 있는 화학 잔여물이 생기지 않도록 해야 합니다.
- 유지보수 후 성능 검증 : 렌즈 청소 또는 교체 후 교정용 자재로 테스트 절단을 수행하고 결과를 기록합니다. 이를 통해 FDA 규제 제품에 요구되는 성능 기준을 충족하는지 확인할 수 있습니다.
6. 자주 묻는 질문과 답변
Q1: 포커싱 렌즈를 얼마나 자주 청소해야 하나요?
A1: 사용 빈도와 소재 종류에 따라 다릅니다. 하루 8시간 이상 금속 절단(스파크 발생이 많은 작업)에 사용하는 경우, 렌즈를 2~3일마다 청소하는 것이 좋습니다. 플라스틱 절단이나 경미한 작업에는 매주 청소가 충분할 수 있습니다. 절단 품질 저하(예: 거친 가장자리)가 발생하면 즉시 청소해야 합니다.
Q2: 렌즈 클리닝 티슈나 천을 재사용해도 괜찮은가요?
A2: 아닙니다. 티슈를 재사용하면 렌즈에 먼지가 다시 묻을 수 있으며, 이로 인해 스크래치가 생길 수 있습니다. 매번 새로운 깨끗한 티슈를 사용하는 것이 좋습니다.
Q3: 렌즈에 작은 스크래치가 생겼습니다. 계속 사용해도 괜찮을까요?
A3: 중심부가 아닌 1mm 미만의 미세한 스크래치는 성능에 큰 영향을 주지 않을 수 있으나, 절단 품질을 면밀히 점검해야 합니다. 불균일한 절단이나 에너지 손실이 발생하면 렌즈를 교체해야 합니다. 깊은 스크래치나 균열이 있는 경우 즉시 교체해야 하며, 이는 작동 중 렌즈 파손의 위험이 있기 때문입니다.
