Серия FRI

Среднопоточен интегриран разпределителен блок за лазерна рязка

Среднопоточен интегриран разпределителен блок за лазерна рязка

Наименование на продукта: Разпределителна система с клапани за среден поток

Тип: FRI07, FRI07P3

Приложение: Машина за лазерно рязане

Среда: Компресиран въздух/Инертен газ

Соленоиден клапан с директно действие Максимално налягане: 30 Bar

Манифолд с интегриран клапан за среден поток FRI07

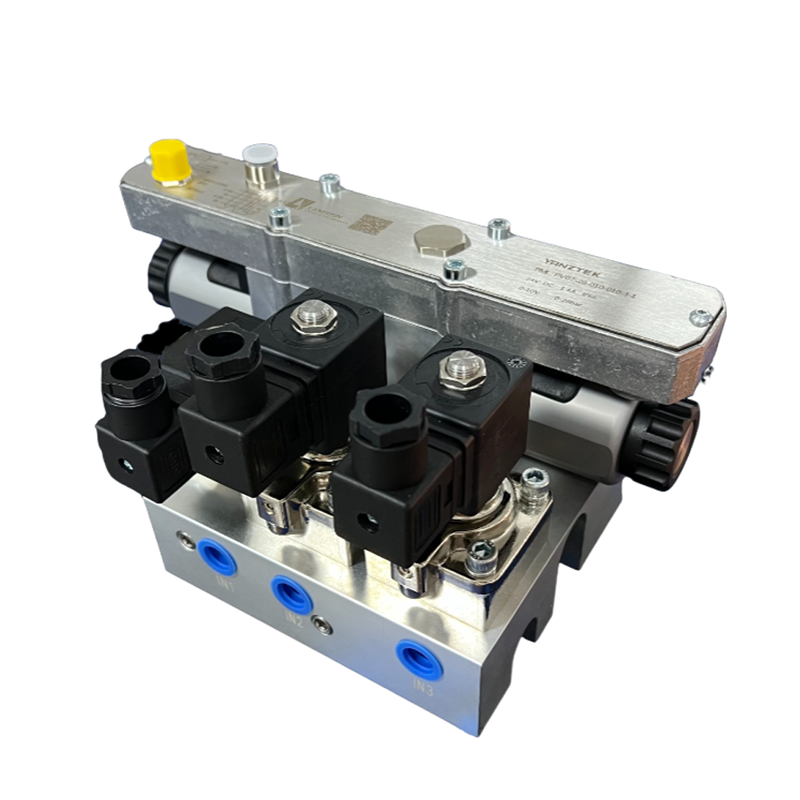

Тривъзен манифолд с интегриран клапан FRI07P3

Технически данни

Среден	Компресиран въздух/Инертен газ	Температура на медиума	0-60℃	Температура на околната среда	0-60℃	Работно напрежение	DC24V
Входен порт	G3/8	Изход за въздух/изходен фланец	G3/8	Изпускателен отвор	G3/8	Степен на защита (IP Класиране)	IP65
Пропорционален клапа Диаметър	7mm	Режим на управление	Аналогов 0-10V	Консумация на енергия	макс. 32W	Максимално работно налягане	29 bar
Максимално работно налягане	0-28 bar	Колебание на налягането	5%	Повторяемост	1%	Вентил с пряко действие Диаметър на клапаните	3 мм
Вентил с пряко действие Мощност на клапана	18W	Вентил с пряко действие Максимално налягане на клапана	30 бара	Диаметър на пилотния соленоиден клапан	10mm	Пилотен соленоиден клапан Мощност	18W
Максимално налягане на пилотния соленоиден клапан Налягане	30 бара	Диаметър на обратния клапан	7.2mm	Максимално налягане на обратния клапан	30 бара

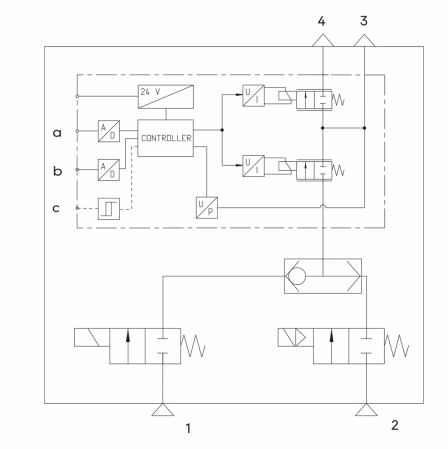

Функционална схема за FRI07P

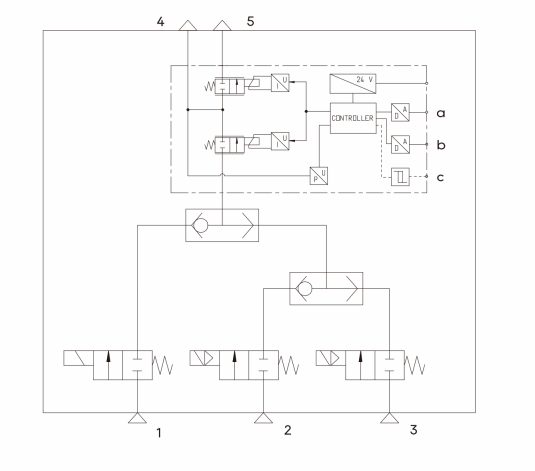

Функционална схема за FRI07P3

Приложение

Чрез прилагането на разпределителната тръбна система за вентили се гарантира стабилен газов поток, който е необходим за висококачествена резултатна производителност.
