Серия FRI

Интегриран разпределителен блок за лазерна рязка

Интегриран разпределителен блок за лазерна рязка

Наименование на продукта: Интегрирана разпределителна система с клапани

Тип: FRI09

Приложение: Машина за лазерно рязане

Среда: Компресиран въздух/Инертен газ

Максимално работно налягане：30 Bar

Интегриран блок с клапани FRI09

Технически данни

Среден	Компресиран въздух/Инертен газ	Температура на медиума	..60℃	Температура на околната среда	...60℃	Работно напрежение	DC24V
Входен порт	G1/2	Изходен порт	G1/2	Изпускателен отвор	G1/2	Степен на защита (IP Класиране)	IP65
Пропорционален клапа Диаметър	9мм	Режим на управление	Аналогов 0-10V	Стандартен поток Qn	1800 л/мин	Консумация на енергия	макс. 34 W
Максимално работно налягане	29 bar	Регулиране на налягането Достигаемост	0-28 bar	Колебание на налягането	5%	Повторяемост	1%
Вентил с пряко действие Диаметър на клапаните	3 мм	Вентил с пряко действие Мощност на клапана	18W	Директно действие Електромагнитен вентил Макс Налягане	30 бара	Пилотен соленоиден клапан Диаметър	10mm
Пилотен соленоиден клапан Мощност	18W	Максимално налягане на пилотния соленоиден клапан Налягане	30 бара	Разпределителен вентил Диаметър	9.5mm	Разпределителен вентил Макс Налягане	30 бара

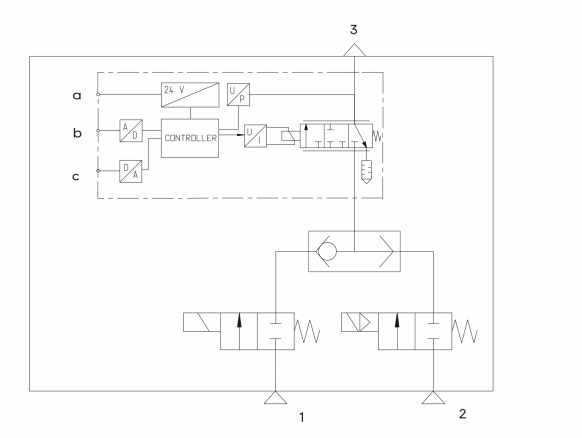

Функционална схема

Integrated Valve Manifold for Laser Cutting Machine details

Приложение

Чрез прилагането на разпределителната тръбна система за вентили се гарантира стабилен газов поток, който е необходим за висококачествена резултатна производителност.
