Серия FRI

Високопоточен интегриран разпределителен блок за лазерна рязка

Високопоточен интегриран разпределителен блок за лазерна рязка

Наименование на продукта: Интегрирана разпределителна система с клапани

Тип: FRI05, FRI05P

Приложение: Машина за лазерно рязане

Среда: Компресиран въздух/Инертен газ

Соленоиден клапан с директно действие Максимално налягане: 30 Bar

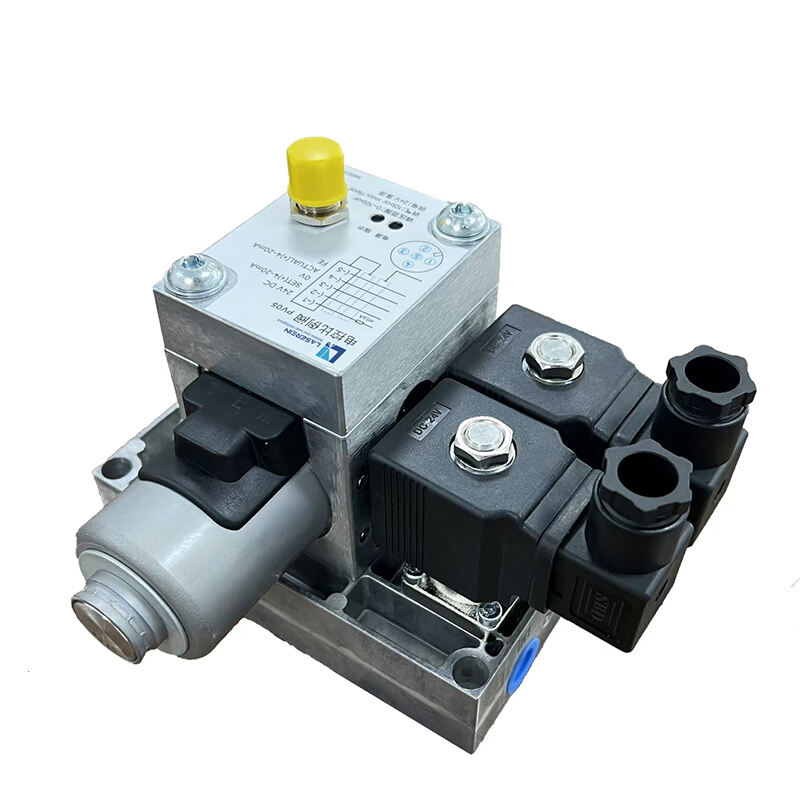

Високопоточен интегриран разпределителен вентил FRI05

Технически данни

Среден	Компресиран въздух/Инертен газ	Температура на медиума	0-60℃	Температура на околната среда	0-60℃	Работно напрежение	DC24V
Входен порт	G3/8	Изход за въздух/изходен фланец	G3/8	Изпускателен отвор	G3/8	Степен на защита (IP Класиране)	IP65
Пропорционален клапа Диаметър	5мм	Режим на управление	Аналогов 0-10V	Консумация на енергия	макс. 32W	Стойност на потока	1000 л/мин
Максимално работно налягане	11 бар	Регулиране на налягането Достигаемост	0-10бар	Колебание на налягането	5%	Повторяемост	1%
Вентил с пряко действие Диаметър на клапаните	3 мм	Вентил с пряко действие Максимално налягане на клапана	30 бара	Вентил с пряко действие Мощност на клапана	18W	Разпределителен вентил Диаметър	6mm
Разпределителен вентил Макс Налягане	30 бара

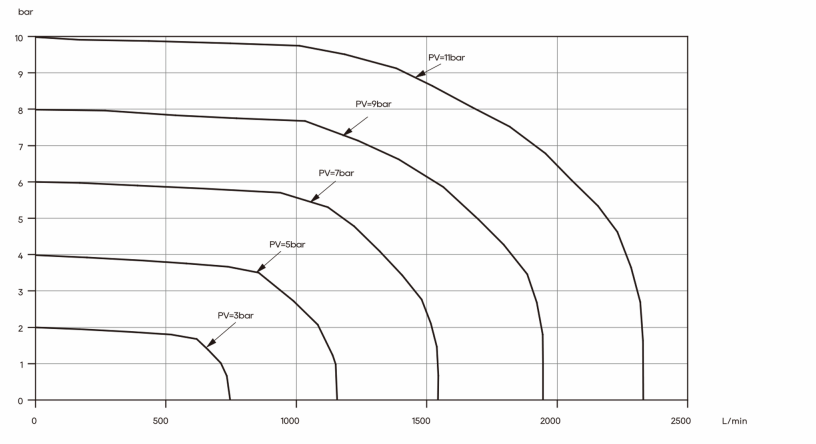

Крива на дебита

High Flow Integrated Valve Manifold for Laser Cutting Machine manufacture

Високопоточен интегриран разпределителен вентил FRI05P

Технически данни

Среден	Компресиран въздух/Инертен газ	Температура на медиума	0-60℃	Температура на околната среда	0-60℃	Работно напрежение	DC24V
Входен порт	G3/8	Изход за въздух/изходен фланец	G3/8	Изпускателен отвор	G3/8	Степен на защита (IP Класиране)	IP65
Пропорционален клапа Диаметър	5мм	Режим на управление	аналогова величина 0-10V Аналогов 0-10V	Консумация на енергия	макс. 32W	Стойност на потока	1000 л/мин
Максимално работно налягане	11 бар	Регулиране на налягането Достигаемост	0-10бар	Колебание на налягането	5%	Повторяемост	1%
Вентил с пряко действие Диаметър на клапаните	3 мм	Вентил с пряко действие Максимално налягане на клапана	30 бара	Вентил с пряко действие Мощност на клапана	18W	Пилотен соленоиден клапан Диаметър	10mm
Разпределителен вентил Макс Налягане	30 бара	Пилотен електромагнитен вентил Мощност	18W	Разпределителен вентил Диаметър	7.2mm	Разпределителен вентил Max Налягане	30 бара

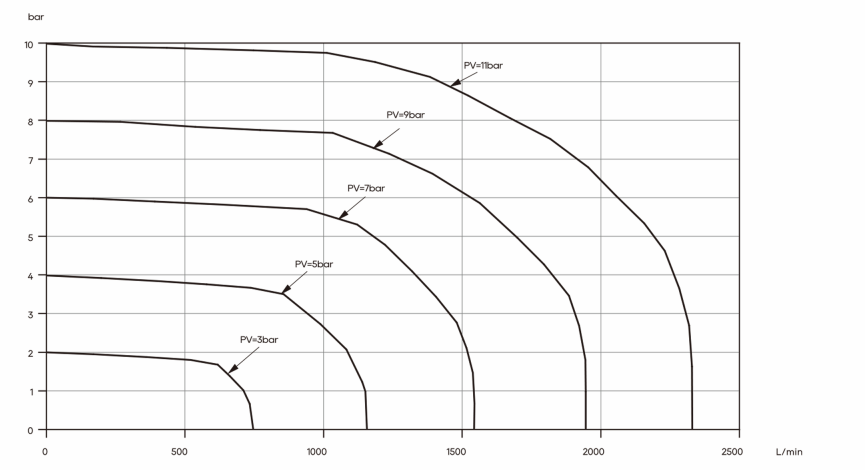

Крива на дебита

High Flow Integrated Valve Manifold for Laser Cutting Machine details

Приложение

Чрез прилагането на разпределителната тръбна система за вентили се гарантира стабилен газов поток, който е необходим за висококачествена резултатна производителност.
