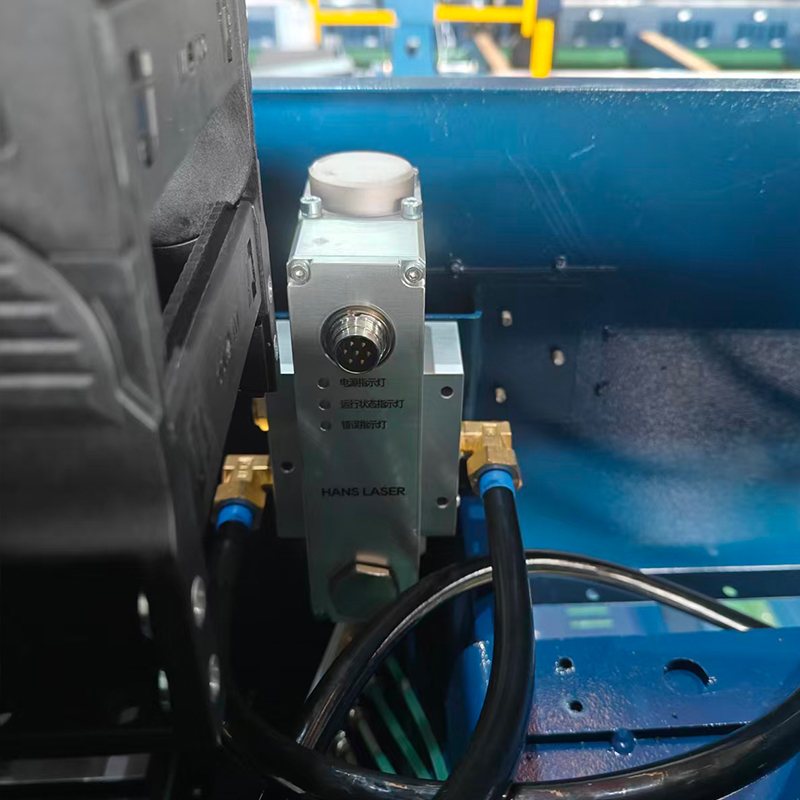

Integriertes Ventilmanifold für Laserschneidmaschine

Produktname: Integriertes Ventilmanifold

Typ: FRI09

Anwendung: Laserschneidanlage

Medium: Druckluft/Inertgas

Max. Betriebsdruck: 30 Bar

Integriertes Ventilmanifold FRI09

Technische Daten

Mittel	Druckluft/Inert gas	Mediumtemperatur	..60℃	Umgebungstemperatur	...60℃	Betriebsspannung	DC24V
Eingangsport	G1/2	Ausgangsport	G1/2	Auspuffanschluss	G1/2	Schutzart (IP Bewertung)	IP65
Proportionalventil Durchmesser	9MM	Steuerungsmodus	Analog 0-10 V	QnStandard-DurchflussQn	1800 L/min	Stromverbrauch	max. 34 W
Maximaler Betriebsdruck	29 bar	Druckanpassung Reichweite	0-28 bar	Druckschwankung	5%	Wiederholbarkeit	1%
Direktwirkendes Magnetventil Durchmesser des Ventils	3mm	Direktwirkendes Magnetventil Ventilleistung	18W	Direktwirkend Magnetventil Max Druck	30bar	Pilot-Solenoidventil Durchmesser	10mm
Pilot-Solenoidventil Leistung	18W	Pilotmagnetventil Max Druck	30bar	Wechselventil Durchmesser	9,5 mm	Wegeventil Max Druck	30bar

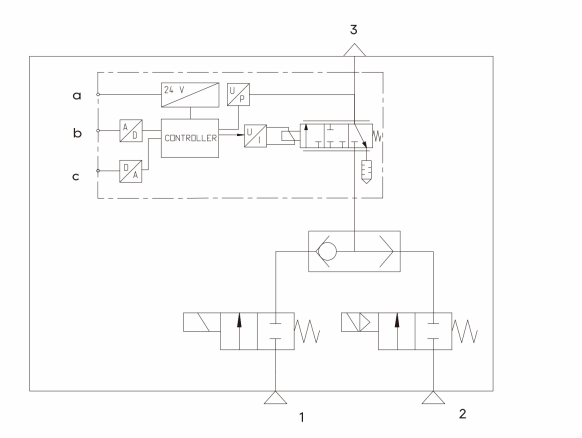

Funktionsdiagramm
