FRI-Serie

Hochdurchfluss-integriertes Ventilmanifold für Laserschneidmaschine

Hochdurchfluss-integriertes Ventilmanifold für Laserschneidmaschine

Produktname: Integriertes Ventilmanifold

Typ: FRI05, FRI05P

Anwendung: Laserschneidanlage

Medium: Druckluft/Inertgas

Magnetventil direktwirkend Maximaldruck：30 Bar

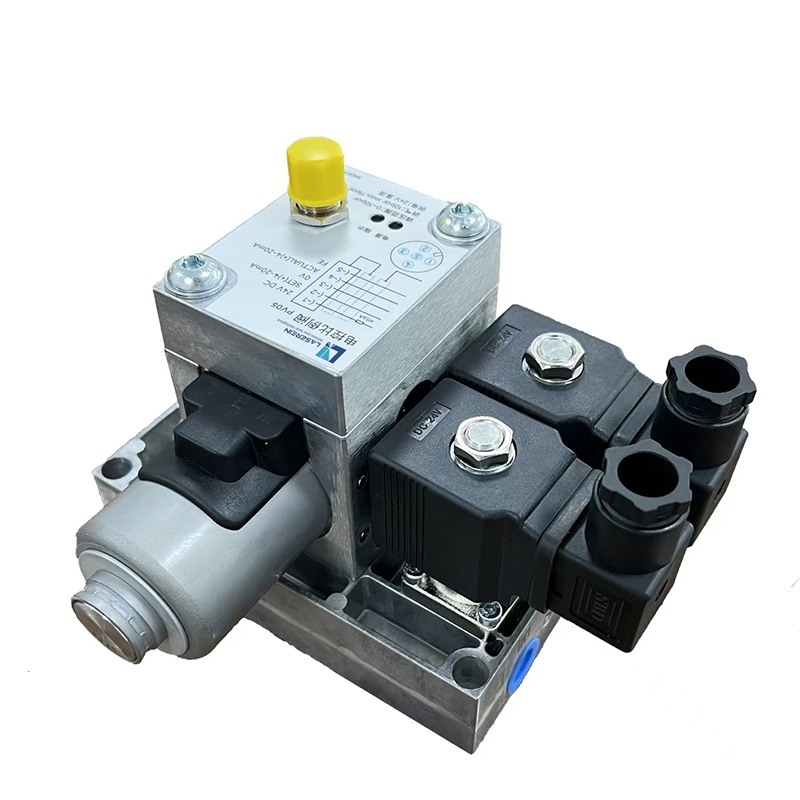

Hochdurchfluss-integriertes Ventilmanifold FRI05

Technische Daten

Mittel	Druckluft/Inert gas	Mediumtemperatur	0-60℃	Umgebungstemperatur	0-60℃	Betriebsspannung	DC24V
Eingangsport	G3/8	Luftauslass/Auslassanschluss	G3/8	Auspuffanschluss	G3/8	Schutzart (IP Bewertung)	IP65
Proportionalventil Durchmesser	5mm	Steuerungsmodus	Analog 0-10 V	Stromverbrauch	max. 32 W	Durchflussrate	1000 L/min
Maximaler Betriebsdruck	11 bar	Druckanpassung Reichweite	0-10bar	Druckschwankung	5%	Wiederholbarkeit	1%
Direktwirkendes Magnetventil Durchmesser des Ventils	3mm	Direktwirkendes Magnetventil Ventilmaximaldruck	30bar	Direktwirkendes Magnetventil Ventilleistung	18W	Wechselventil Durchmesser	6mm
Wegeventil Max Druck	30bar

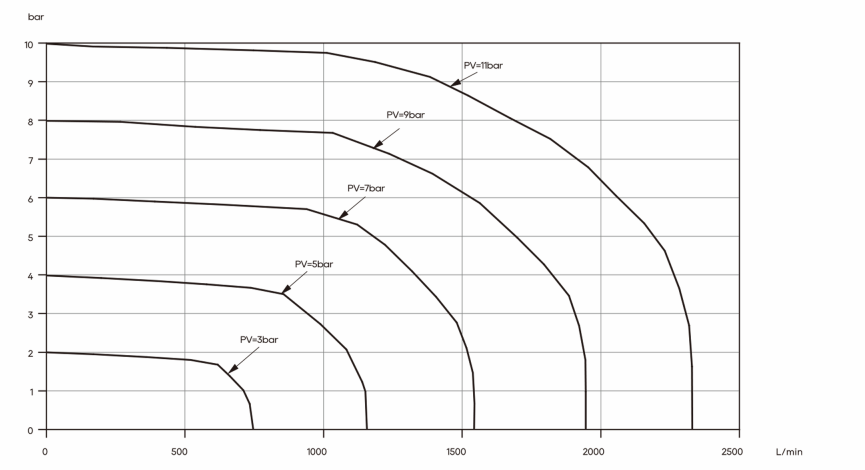

Durchflusskurve

High Flow Integrated Valve Manifold for Laser Cutting Machine manufacture

Hochdurchfluss-integriertes Ventilmanifold FRI05P

Technische Daten

Mittel	Druckluft/Inert gas	Mediumtemperatur	0-60℃	Umgebungstemperatur	0-60℃	Betriebsspannung	DC24V
Eingangsport	G3/8	Luftauslass/Auslassanschluss	G3/8	Auspuffanschluss	G3/8	Schutzart (IP Bewertung)	IP65
Proportionalventil Durchmesser	5mm	Steuerungsmodus	analogwert 0-10 V Analog 0-10 V	Stromverbrauch	max. 32 W	Durchflussrate	1000 L/min
Maximaler Betriebsdruck	11 bar	Druckanpassung Reichweite	0-10bar	Druckschwankung	5%	Wiederholbarkeit	1%
Direktwirkendes Magnetventil Durchmesser des Ventils	3mm	Direktwirkendes Magnetventil Ventilmaximaldruck	30bar	Direktwirkendes Magnetventil Ventilleistung	18W	Pilot-Solenoidventil Durchmesser	10mm
Wegeventil Max Druck	30bar	Pilotmagnetventil Leistung	18W	Wechselventil Durchmesser	7.2mm	Wegeventil Max Druck	30bar

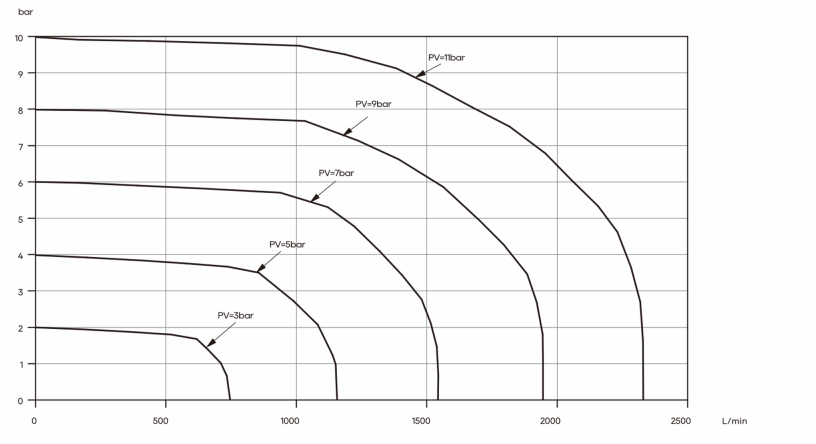

Durchflusskurve

High Flow Integrated Valve Manifold for Laser Cutting Machine details

Anwendung

Durch die Anwendung des Ventilmanifolds ist ein stabiler Gasfluss gewährleistet, der für eine hochwertige Schneidleistung erforderlich ist.
